HZBQ—3K型防爆擴音電話機

一、概述
該防爆擴音電話機與防爆揚聲器(防爆喇叭)組成防爆擴音電話站。該防爆擴音電話站使程控電話交換機的用戶實現了擴音呼叫的目的。該擴音防爆電話機與電話交換機連接，也可與調度指令電話交換機連接。防爆擴音電話機的兩根信號線接電話交換機（或其它調度機）的一對用戶線；兩根電源線接交流電源；揚聲器輸出端子接防爆揚聲器，其擴音輸出功率在30W以下連續可調。
該防爆擴音電話機外殼用鋁合金鑄造成型，具有較好的抗沖擊強度及防護性能。按鍵盤采用不銹鋼按鍵盤，手柄采用室外公用電話手柄，電話繩采用室外公用電話金屬護套電話繩，電路原器件按室外標準采購和生產，電路經過嚴格的防爆處理和防護處理，使整機的環境適應能力得到進一步提高。
如果感覺防爆擴音電話機還需要閃燈提示處于擴音呼叫狀態，可加入防爆警燈，構成聲和光同時呼叫提示。在聽到防爆擴音電話機發出的擴音呼叫聲的同時由防爆警燈發出閃爍的光提示信號。
該防爆電話機可選用抗噪聲手柄，（又稱擴音防爆抗噪聲電話機），使其在高噪聲環境中呼叫通話更加清晰。該防爆電話機取消了傳統的防爆擴音轉接器，把防爆擴音轉接器的功能集中到防爆擴音電話機內,使其結構更加簡單，安裝和維護更加方便。該擴音電話站有防爆和非防爆之分。
二、防爆擴音電話機主要技術參數
1. 環境溫度：－30～＋50℃
2. 相對濕度：≤95％
3. 大氣壓力：80～110 kPa
4. 防爆標志：ExdibⅡBT6 Gb
5. 防護等級：IP54
6. 供電電壓：AC220V，50Hz
7. 功耗：＜40W
8. 額定擴音輸出功率：≤30VA（0～30W之間連續可調）
9. 外型尺寸：270×280×120 mm
10. 安裝尺寸：200×200 mm
11. 重量：6.5 kg
其它技術參數同普通電話機。防爆揚聲器技術參數見防爆揚聲器部分。
三、防爆電話機使用方法
主叫拿起手柄，聽到撥號音后，按被叫號碼，主叫聽到回鈴音，回鈴音結束，啟動被叫防爆話站的擴音電路，主叫的講話聲通過被叫的防爆揚聲器播放出來，主叫可發布指令或找人。被叫在聽到呼叫后摘機，自動關閉揚聲器，與主叫通話。通話完畢，掛機后回到等待狀態。
四、防爆擴音電話機安裝
1. 電話交換機的每一門均可接一套防爆擴音電話機。端子L1、L2接交換機的一對用戶線。
2. 接線端子A、C接220V，50Hz交流電源。
3. 接線端子Y、Y接dYH—5型防爆揚聲器。
4. 電纜用外徑Φ8mm兩芯橡膠電纜與電話交換機連接，芯線截面積≥0.5mm。

HZBQ-3K防爆擴音電話機連接示意圖-阜新市雙源電子有限公司

HZBQ-3K防爆擴音電話機連接示意圖-阜新市雙源電子有限公司

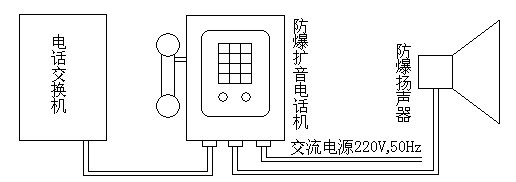

防爆擴音電話機和防爆揚聲器連接示意圖

防爆擴音電話機和防爆揚聲器、防爆警示燈鏈接示意圖
HZBQ-3K防爆擴音電話機-阜新市雙源電子有限公司

基本配置圖

防爆警示燈
