IAH—2型防爆本安電話機

    一． 概述
    IAH—2型防爆本安電話機是一種脈沖/雙音頻兼容撥號全集成電路防爆電話機，可與24~60伏的市話網自動電話交換機和用戶小型交換機配合使用。該防爆電話機為防爆本質安全型自動電話機，經0ZH—3型防爆本安電話機耦合器接入電話交換機，組成通訊網絡。該防爆電話機是采用先進電子電路設計而成的按鍵電話機。該機適用于含有易燃易爆氣體混合物的場所，如石油、化工、油庫、鋼鐵、焦化、礦山等企業。
    如果感覺防爆電話機的振鈴聲不足以使被叫聽到，也可加入防爆警燈，構成聲和光同時呼叫提示。在聽到防爆電話機發出的振鈴聲的同時由防爆警燈發出閃爍的光提示信號。
    二、主要技術參數
    1．  環境溫度：－20～＋50℃
    2．  相對濕度：≤95%
    3．  大氣壓力：80～110 kPa
    4．  環境噪聲：≤60dB
    5．  防爆標志：ExibⅡCT6
    6．  工作頻率：300～3400 Hz
    該防爆電話機的其它技術指標與普通電話機相同。
    三、本機特點
    1． 通過OZH—3型防爆電話機耦合器可與24~60伏的各種型號電話交換機配接使用。
    2． 通話線路采用自動增益控制（AGC）電路，使通話聲音大小基本不受外線長度變化影響。
    3． 采用電子音樂鈴，鈴聲清脆悅耳。
    本機可作桌機使用，也可掛墻使用，方便牢靠。
    四．安裝、使用、維護注意事項
    1．防爆電話機耦合器接在電話交換機和電話機之間，把防爆電話機耦合器放在安全區。

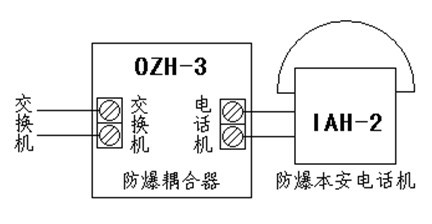

    2．連接：防爆電話機耦合器上標有“交換機”的接線端子連接到電話交換機的一對用戶線；防爆電話機耦合器上標有“電話機”的接線端子連接到防爆電話機的L1，L2端子上。見圖。

                          接線圖



                       本安電話機（塑料外殼）



                         本安電話機（鋁合金外殼）



                               OZH-3型電話耦合器
